IC-7100

IC-7100

Краткое описание

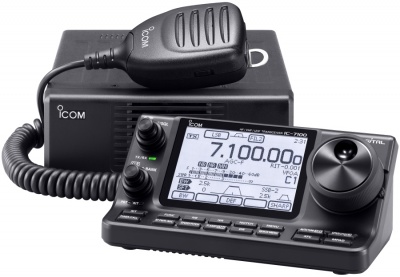

Трансивер Icom IC-7100 позволяет работать на всех любительских коротковолновых диапазонах, а также на диапазонах 50МГц, 144МГц и 430МГц всеми видами излучений, при этом выходная мощность трансивера составляет 100 ватт на КВ и 50MHz, а также 50 ватт на 144MHz и 35 ватт на 430MHz.
В трансивере IC-7100 установлен слот для карты памяти формата SD. На карте памяти можно хранить различную информацию: голосовые сообщения, каналы памяти, сведения о D-STAR ретрансляторах и другие личные настройки, которые могут быть сохранены и загружены с нее впоследствии в любой момент.

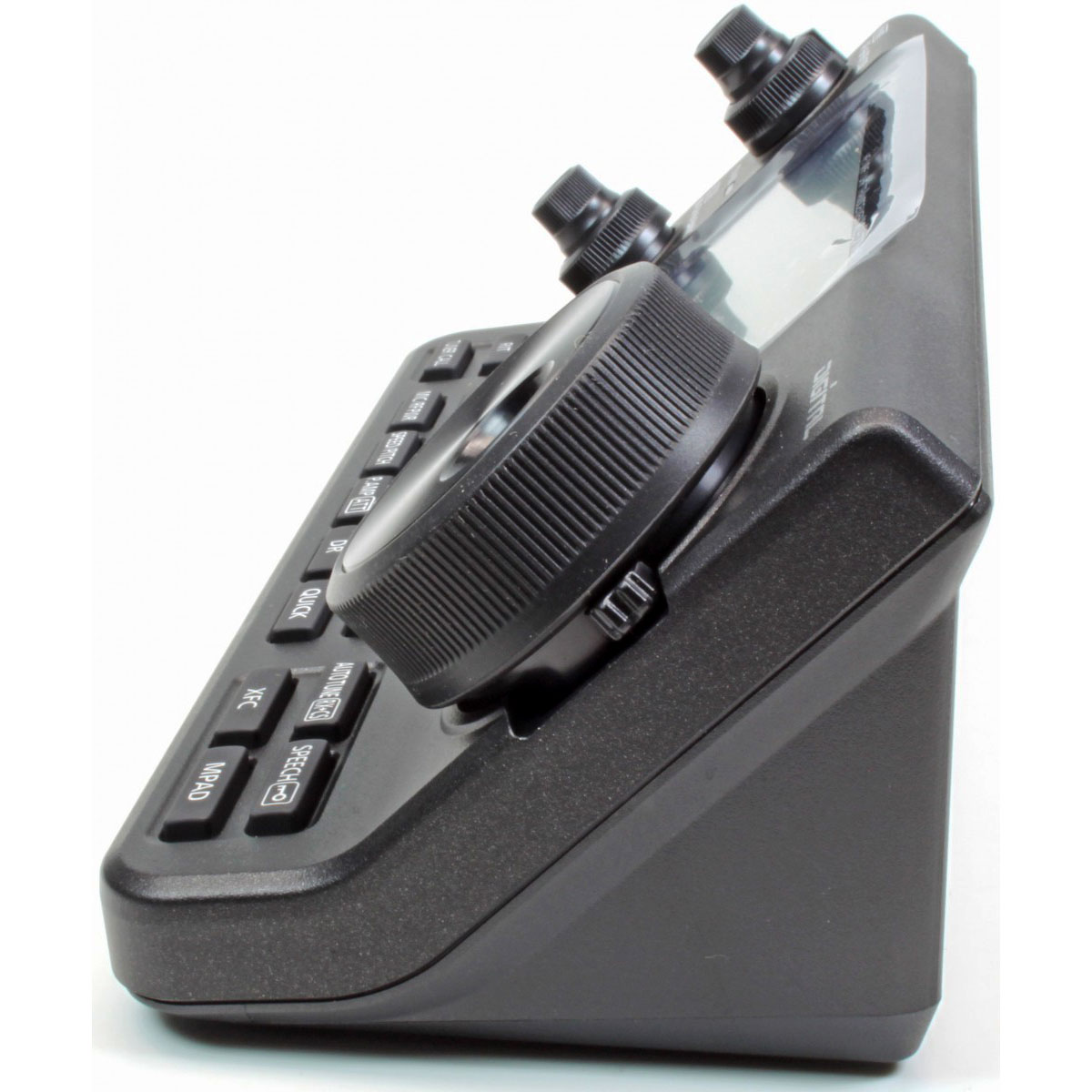

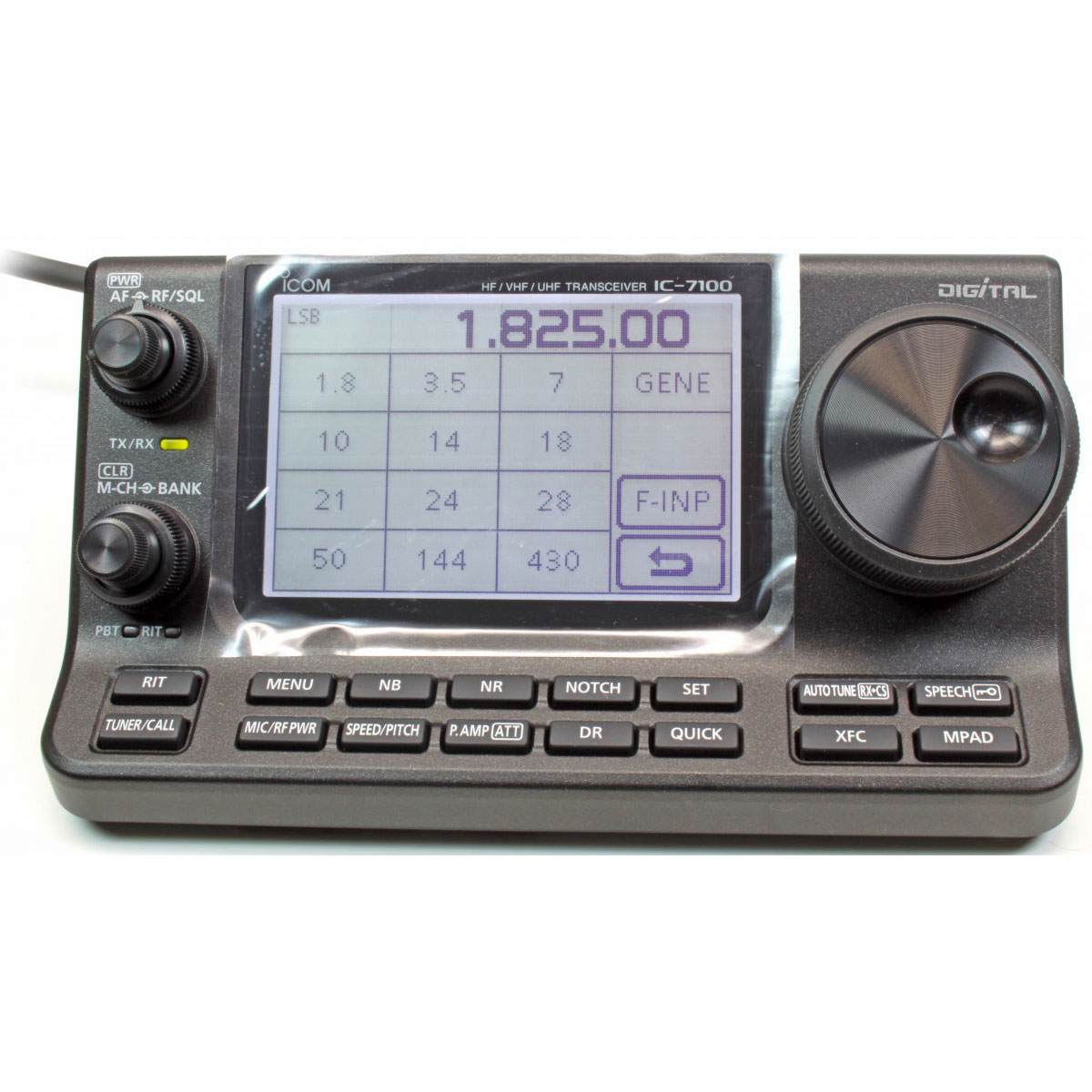

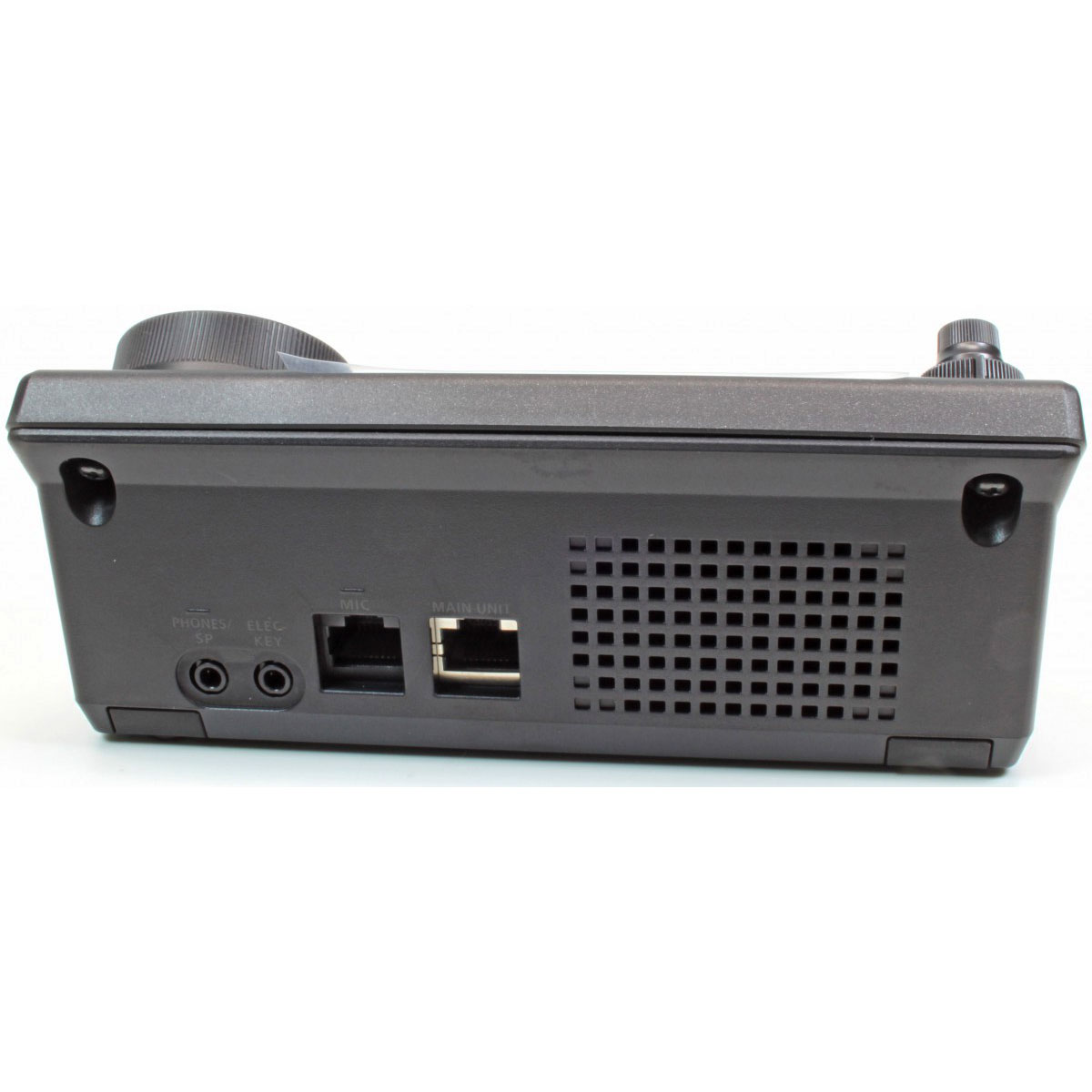

Еще фото

Подробное описание


Общие характеристики

Диапазон частот

Передача:
1.810–1.999 МГц
3.500–3.800 МГц
7.000–7.200 МГц
10.100–10.150 МГц
14.000–14.350 МГц
18.068–18.168 МГц
21.000–21.450 МГц
24.890–24.990 МГц
28.000–29.700 МГц
50.000–52.000 МГц
70.000–70.500 МГц
144.000–146.000 МГц
430.000–440.000 МГц

Прием: 0.03–199.999/400.000–470.000 МГЦ
Количество каналов 495 обычных, 4 вызывных канала, 6 каналов границ сканирования, 900 каналов D-STAR
Вид модуляции USB/LSB/CW/RTTY/AM/DV/FM/WFM (только прием)
Стабильность частоты ±0.5 ppm (от +0С до +50С)
Антенные разъемы SO-239
Потребляемый ток (Максимально) Тх 22 A
Rх 1.2A
Питание 13.8 В ±15%
Диапазон рабочих температур -10°С...+60° С
Габариты

Основной блок: 167x58x225 мм

Выносная панель: 165x64x78.5 мм

Вес

Основной блок: 2.3 кг
Выносная панель: 0.5 кг

Передатчик

Выходная мощность SSB/CW/RTTY/FM/DV:
КВ/50 МГц: 2–100 Ватт
70 МГц: 2–50 Ватт
144 МГц: 2–50 Ватт
430 МГц: 2–35 Ватт
AM:
КВ/50 МГц: 1–30 Ватт
70 МГц: 1–15 Ватт
Побочные излучения Менее -50 дБ (КВ), менее 63 дБ, (50 МГц)
Менее -60 дБ (70/144/430MГц)
Подавление несущей более 50 дБ
Подавление нежелательной боковой полосы более 50 дБ

Приемник

Чувствительность (HF: Preamp-1 ON, 50/70MГц: Preamp-2 ON, 144/430MГц: Preamp ON)
  0.5–1.8 MГц 1.8–29.995 MГц 50 MГц 70 MГц 144/430 MГц
SSB/CW (10дБ S/N) - 0.15 мкВ 0.12 мкВ 0.15 мкВ 0.11 мкВ
AM (10дБ S/N) 13 мкВ 2 мкВ 1 мкВ 1 мкВ 1 мкВ
FM (12дБ SINAD) 0.5мкВ (28–29.7MГц) 0.25 мкВ 0.25 мкВ 0.18 мкВ
DV (1% BER) 1мкВ (28–29.7MГц) 0.63 мкВ 0.63 мкВ 0.35 мкВ
WFM (12dB SINAD) - - - 10мкВ (76–108MГц)

Промежуточные частоты
SSB/CW/AM/FM/RTTY/DV
WFM

124.487 MГц, 455кГц, 36 кГц
134.732 MГц, 10.700 MГц

Селективность   Более чем Менее чем
SSB 2.4кГц/–6дБ 3.4кГц/–40dB
CW 500Гц/–6дБ 700Гц/–40dB
RTTY 500Гц/–6дБ 800Гц/–40dB
AM 6.0кГц/–6дБ 10кГц/–40dB
FM 12кГц/–6дБ 22кГц/–40dB
DV –50дБ
Подавление внеполосного излучения и побочных каналов Более 70 дБ (КВ / 50/70МГц), более 65 дБ (144/430МГц)
Мощность динамика 2 Вт
